日誌 維修3D列印：噴嘴加熱和原點Z軸校正
維修張元學長那屆當時組的3D印表機，目前發現兩個問題
- 噴嘴加熱(~~無法加熱~~) 已解決 線路當時情況

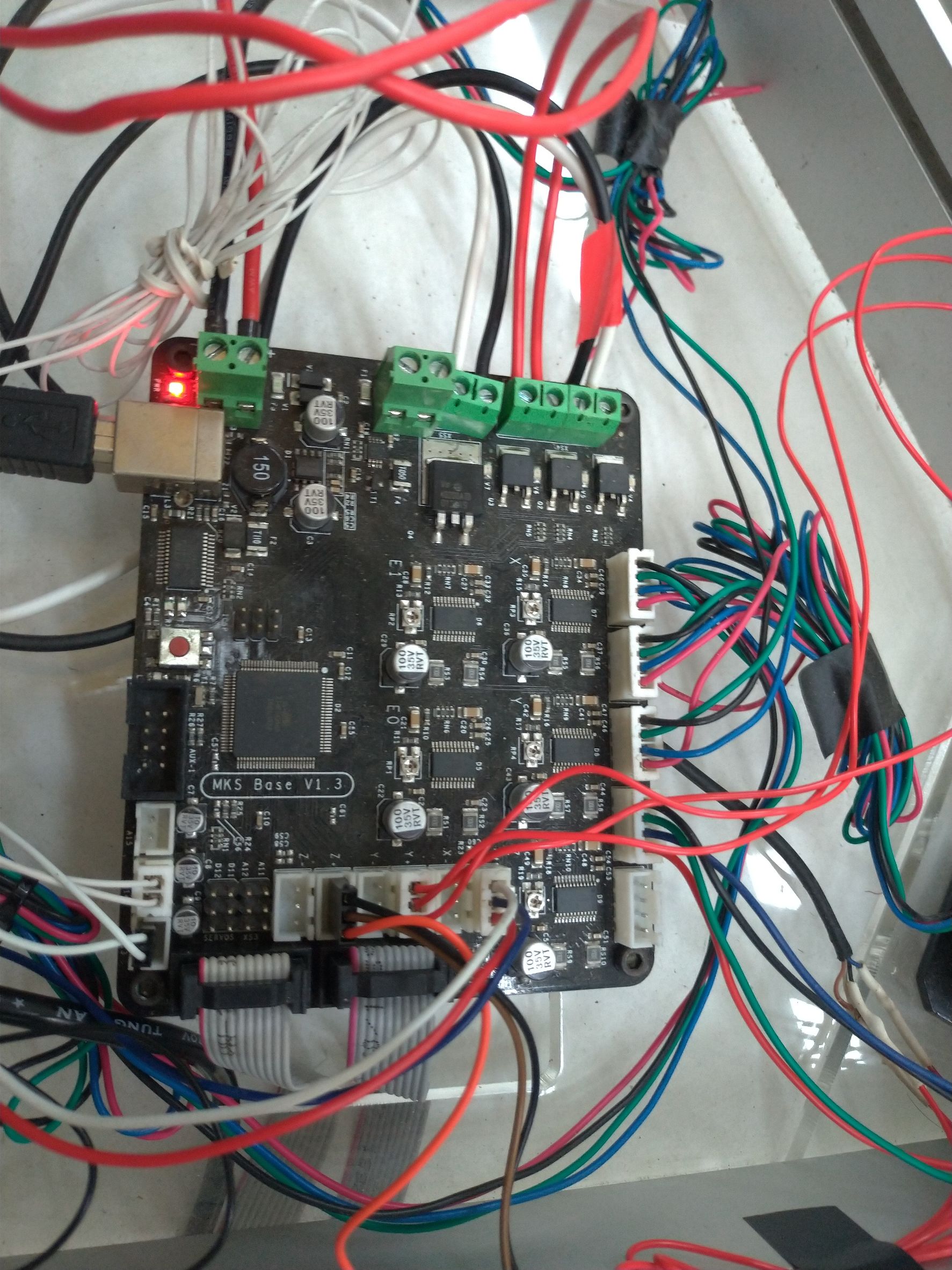

原始接線

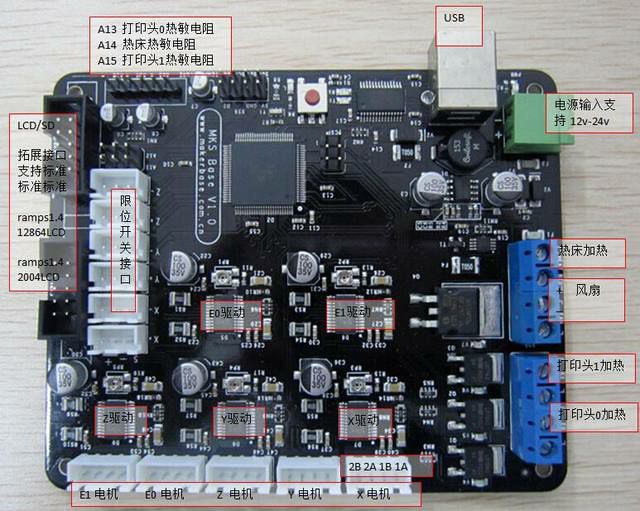

各插槽功能

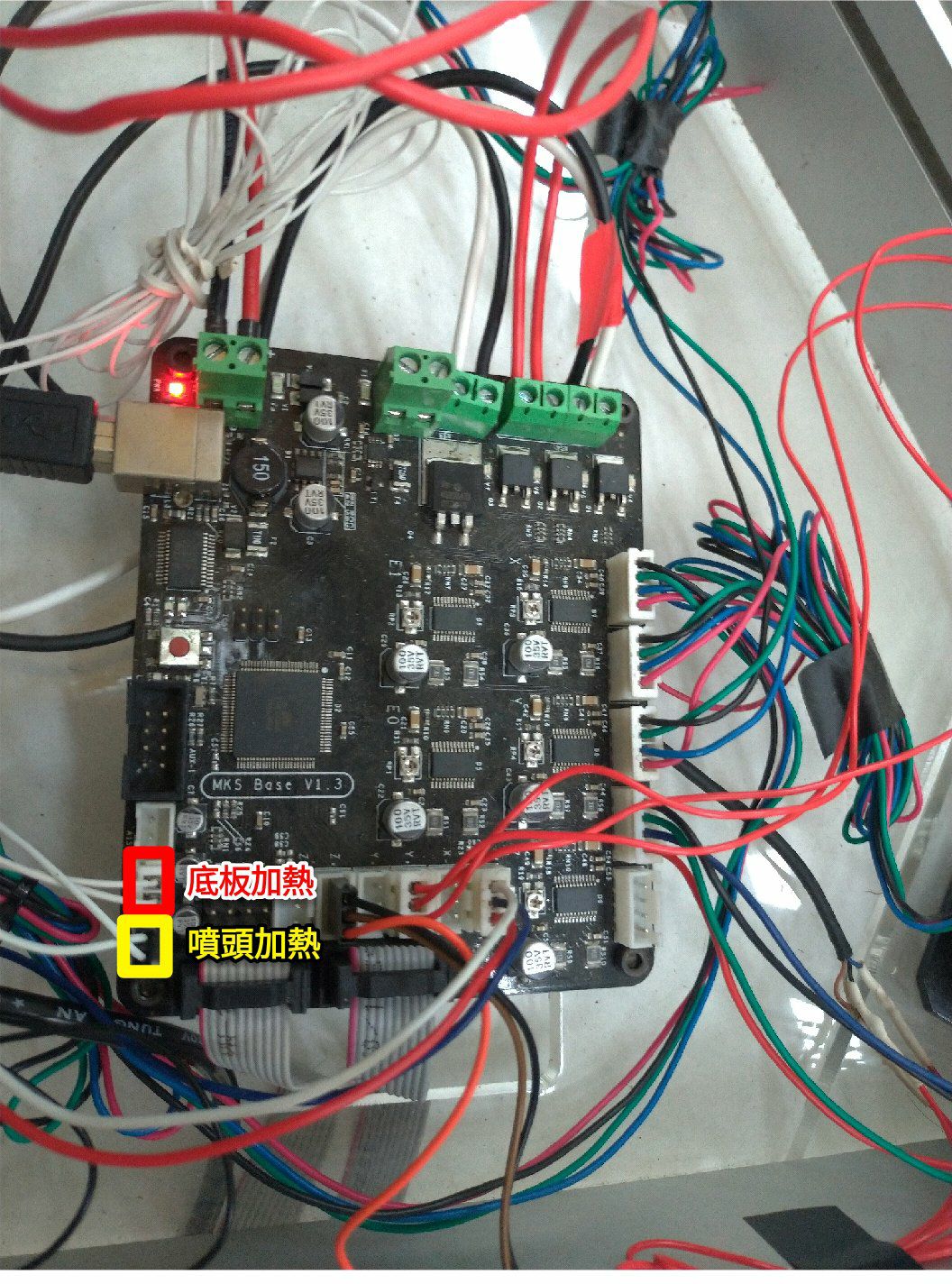

修正後(噴頭接A13，底板加熱A14)
2. Z軸歸零後與底板還有一段距離
我們一開始先讓機器回歸原點，發現離下面的平台至少有14mm左右，然後稍微嘗試一下，發現印表機的介面沒有可以單獨控制Z軸的選項，只有L R B三個回歸原點和Home All(同Auto home的功能)，所以初步推測要校正Z軸原點的位置可能需要去修改firmware(韌體)，在網路上一番搜尋後，找到Marlin和Repetier都是可以裝在控制3D印表機的韌體。後來大三學長拿了之前學長的書面資料給我們看，發現當時是使用Repetier的firmware，其中"Configuration.h"是機台主要參數設定的檔，repetier firmware可以上傳舊的Configuration.h 或 config.json進行參數設定的更新。

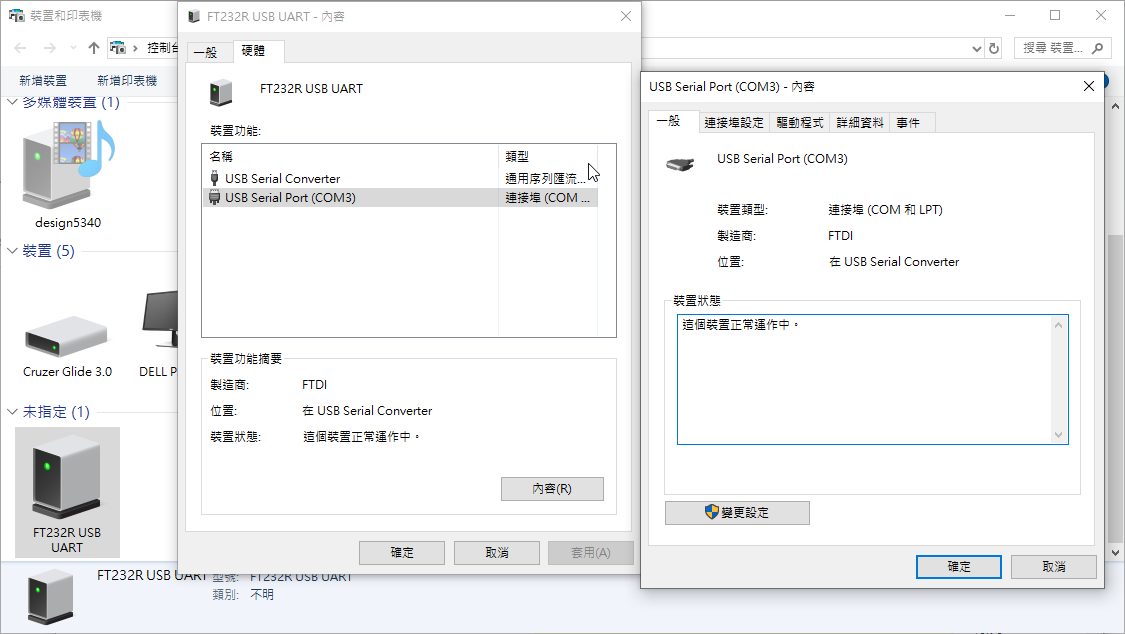

連接3D印表機控制板的USB線到電腦後就出現COM3
將操控板連到電腦當時讀到的位置是COM3

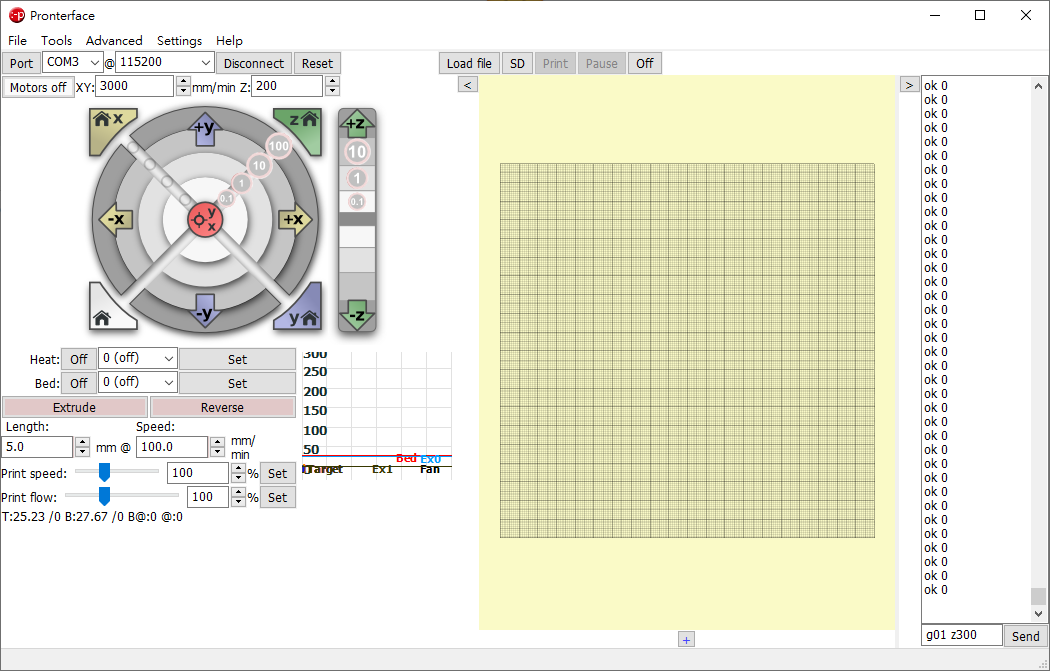

Pronterface 介面
Pronterface 可以透過介面上按鈕或是G-cord控制3D印表機噴頭位置，選到正確的Port按connect就可以連上。
File link

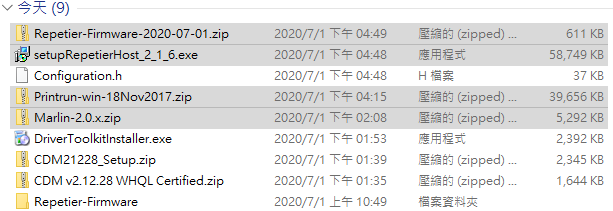

當時下載的檔案
https://www.repetier.com/firmware/v100/config.php?a=downloadAll
http://download.repetier.com/files/host/win/setupRepetierHost_2_1_6.exe
http://kliment.kapsi.fi/printrun/Printrun-win-18Nov2017.zip
Website URL
https://forum.duet3d.com/topic/3800/resetting-the-origin-of-a-delta
